DS-B20 视频综合平台
产品简介
视频综合平台B20系列是参考ATCA(Advanced Telecommunications Computing Architecture 高级电信计算架构)标准设计，支持模拟及数字视频的矩阵切换、视音频编解码、集中存储管理、网络实时预览等功能，是一款集图像处理、网络功能、日志管理、设备维护于一体的电信级综合处理平台。使用综合平台不仅可以使整个监控系统更加简洁，也让安装调试，维护变得容易，并且具有良好的兼容性以及扩展性，可广泛应用于各种视频监控系统项目。
订货型号
机箱系统（标配） | ||
名称 | 型号 | 说明 |
主机箱系统 | DS-B20-S14-A | 包括18U机箱、2个电源适配器、1块主控板 |
主机箱系统 | DS-B20-S14-DA | 包括18U机箱、2个电源适配器、2块主控板 |
主机箱系统 | DS-B20-S10-A | 包括14U机箱、2个电源适配器、1块主控板 |
主机箱系统 | DS-B20-S10-DA | 包括14U机箱、2个电源适配器、2块主控板 |
主机箱系统 | DS-B20-S07-A | 包括11U机箱、2个电源适配器、1块主控板 |
主机箱系统 | DS-B20-S05-A | 包括8U机箱、2个电源适配器、1块主控板 |
主机箱系统 | DS-B20-S03-A | 包括7U机箱、2个电源适配器、1块主控板 |
视音频编码子系统（选配） | ||
名称 | 型号 | 说明 |
SDI编码板 （HD-SDI） | DS-6416HFH-B20S | 16个SDI输入接口 16个SDI环通输出 支持16路RS485云台控制 |
DS-6416HFH-B20SA | 16个SDI输入接口 16个BNC音频输入 支持16路RS485云台控制 | |
SDI编码板 （3G-SDI） | DS-6408HFH-B20ES | 8个SDI输入接口 8个SDI环通输出 支持8路RS485云台控制 |
DS-6408HFH-B20ESA | 8个SDI输入接口 8个BNC音频输入 支持8路RS485云台控制 | |
光纤编码板 | DS-6416HFH-B20RA DS-6416HFH-B20RB DS-6416HFH-B20RM | 16个SFP光传输接口； 连接数字摄像机，完成高清编码； “A”：0-20公里光纤传输距离 “B”：0-40公里光纤传输距离 “M”：0-10公里光纤传输距离 |
VGA编码板 | DS-6408HFH-B20V | 8个VGA输入接口； 接入VGA模拟信号，完成模拟信号数字化和高清编码压缩。 8路音频输入编码 |
DS-6404HFH-B20V | 4个VGA输入接口； 接入VGA模拟信号，完成模拟信号数字化和高清编码压缩。 4路音频输入编码 | |
DVI编码板 | DS-6408HFH-B20D | 8个DVI输入接口； 接入DVI数字信号， 完成高清编码压缩。 |
DS-6404HFH-B20D | 4个DVI输入接口； 接入DVI数字信号， 完成高清编码压缩。 | |
HDMI编码板 | DS-6408HFH-B20H | 8个HDMI输入接口； 接入HDMI数字信号，完成高清编码压缩。 |
BNC编码板 | DS-6432HF-B20B | 32个BNC输入口； 接入BNC模拟信号，完成模拟信号数字化和编码压缩。 支持32路RS485云台控制 |
模拟高清编码板 | DS-6432HW-B20B | 32个BNC输入口； 接入模拟高清信号（WD1），完成模拟信号数字化和编码压缩。 支持32路RS485云台控制。 |
YPbPr编码板 | DS-6408HFH-B20Y | 8组YPbPr输入接口； 接入YPbPr模拟信号，完成模拟信号数字化和编码压缩 |
TVI编码板 | DS-6416HFH-B20T | 16个TVI输入口； 接入TVI模拟信号，完成模拟信号数字化和编码压缩。 支持16路音频输入和16路RS485云台控制。 |
VD编码板 | DS-6408HFH-B20VD | 4个VGA输入接口；接入VGA模拟信号 4个DVI输入接口；接入DVI数字信号 完成高清编码压缩 |
视音频解码子系统（选配） | ||
名称 | 型号 | 说明 |
HDMI解码板 | DS-6532HD-B20H | 8个HDMI视频输出接口； 实现视音频矩阵输出功能 支持大屏拼接漫游 |
DS-6516HD-B20H | 4个HDMI视频输出接口； 实现视音频矩阵输出功能 支持大屏拼接漫游 | |
DVI解码板 | DS-6532HD-B20D | 8个DVI视频输出接口； 实现视音频矩阵输出功能 支持大屏拼接漫游 |
DS-6516HD-B20D | 4个DVI视频输出接口； 实现视音频矩阵输出功能 支持大屏拼接漫游 | |
VGA解码板 | DS-6532HD-B20V | 8个VGA视频输出口； 实现视音频矩阵输出功能 支持大屏拼接漫游 |
DS-6516HD-B20V | 4个VGA视频输出口； 实现视音频矩阵输出功能 支持大屏拼接漫游 | |
BNC解码板 | DS-6532HD-B20B | 32个BNC视频输出口； 实现视频矩阵功能 不支持大屏拼接漫游 |
SDI解码板 | DS-6532HD-B20S | 8个SDI视频输出接口； 实现视音频矩阵输出功能 支持大屏拼接漫游 |
H265解码板 | DS-6916UD-B20H | 8个HDMI输出接口； |
其他业务子系统（选配） | ||
名称 | 型号 | 说明 |
服务器板 | DS-iVMSE-B20HW | 增强型刀片式服务器 |
畅显板 | DS-6532HD-B20F | 8路1080P视频信号畅显 |
多相机拼接板 | DS-6441VS-B20 | 支持2至4个相机画面拼接 |
万能解码板 | DS-6532D-B20 | 支持第三方设备码流解码 |
| 超高清接入板 | DS-6404HFU-B20DD | 4路DVI双链路输入,支持4K信号接入 |
| 光纤级联板 | DS-N128T/R-B20FM DS-N128T/R-B20FA | “M”：0-10公里光纤传输距离 “A”：0-20公里光纤传输距离 单板支持128路D1（或者24路1080P）单向传输 |
| 网络光纤交换板 | DS-6E2318-B20 | 支持2个千兆电口，16个千兆光口，光口支持环网 |
| 超高分业务服务板 | DS-iVMSE-B20UH | 支持2路4K信号输出 |
| 存储服务板 | DS-A820-B20 | 支持2个MINI SAS存储扩展接口,单板最大192T |
功能特性
硬件结构
l 18U、14U、11U、8U、7U标准机箱，满足各种规模的监控需求
l 标准机架式设计，运营级ATCA机箱系统
l 插拔式模块化设计，可根据需求灵活扩展
l 业务模块支持热插拔、双电源冗余、双主控热备、智能风扇自动调温，确保系统稳定可靠
l 双高速无阻塞背板设计，满足大容量视频数据高速交换的需求
矩阵切换控制
l 支持网络、数字视频信号的接入和切换输出
l 支持原始视频数据无压缩直接交换输出
l 模块化输入、输出板设计，可根据需求组合为各种规格的数字视频交换矩阵
l 支持光纤级联和光纤集群
l 支持网络的和模拟的矩阵接入互联，通过网络或者通讯串口来实现相互之间的通讯和控制
l 支持环网,提高系统网络稳定性
视频编码输入
l 采用H.264视频压缩标准
l 支持HD-SDI、3G-SDI、光纤、BNC、VGA、DVI、HDMI、YPbPr、TVI模拟高线的视频信号接入编码
l 支持复合流和视频流编码，复合流编码时音频和视频同步
l 支持双码流技术
l 单台B20最大支持224路高清视频编码能力或448路标清视频编码能力
l 支持定时录像、移动侦测录像
l 超高清输入板单口支持4K超高清信号接入，最大支持12*4K超高清信号接入
l 支持NVR等方式进行编码存储
视频解码输出
l 支持DVI、HDMI、HD-SDI、3G-SDI、VGA、BNC输出显示
l 支持1/4/6/8/9/16画面分割显示(BNC只支持1/4画面分割)
l 支持小画面自动取子码流
l 支持自定义输出口分辨率
l 支持多电视墙切换
l 支持快速场景切换及场景平滑切换
l 支持1200W（15fps）高清视频解码
l 896路200W高清视频解码能力（满配）
l 支持4K输出显示
l 支持视音频同步解码
l 支持H.265、H.264、MPEG4、MPEG2等主流的编码格式
l 支持PS、TS、ES、RTP、HIK等主流封装格式
l 支持ONVIF协议接入设备解码
l 支持将H.264码流视频解码输出倍帧
l 支持第三方摄像机解码上墙
l 69系列解码板支持解码H.265编码格式
l 万能解码板支持解码SVAC编码格式
大屏拼接
l 单台B20支持112个显示屏的任意大屏拼接
l 级联时支持256个显示屏的任意大屏拼接
l 单屏支持16个窗口
l 支持虚拟LED
l 支持超显功能
l 支持电子放大
l 支持开窗和漫游功能，最多支持512个窗口
l 支持多电视墙，最大支持16个电视墙
l 窗口支持1/4/6/8/9/16画面分割
l 最大支持128个预设场景，用户可以自定义每个场景电视墙布局
l 支持场景预案
l 最大支持7680*4320分辨率高清底图显示
运维管理
l 支持双主控热备
l 支持WEB方式访问和操作
l 支持Android和IOS客户端访问和操作
l 支持1100K、1600K、1200K键盘添加、配置和操作
l 支持GB协议接入平台实现管理和操作。
l 内置千兆交换机，具备6个千兆网口，支持光电自适应，支持链路聚合，支持NAT功能
l 支持网络交换板，可作为交换机使用
l 支持远程控制网络、数字视频的切换上墙
l 支持远程获取和配置参数，支持远程导出和导入参数
l 支持远程获取系统运行状态、系统日志
l 支持远程重启、恢复默认设置、升级等日常维护
物理接口
B20视频综合平台前视图：

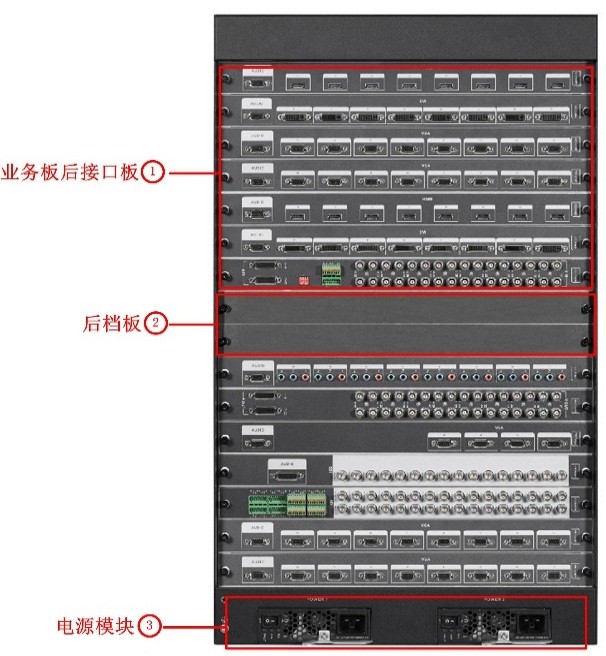

B20视频综合平台后视图：
注：14U、11U、8U、7U机箱结构相似，只是主控板位置和槽位数量不同。不同的主板搭配方式，物理接口会有相应变化。本图为其中一种搭配方式。
