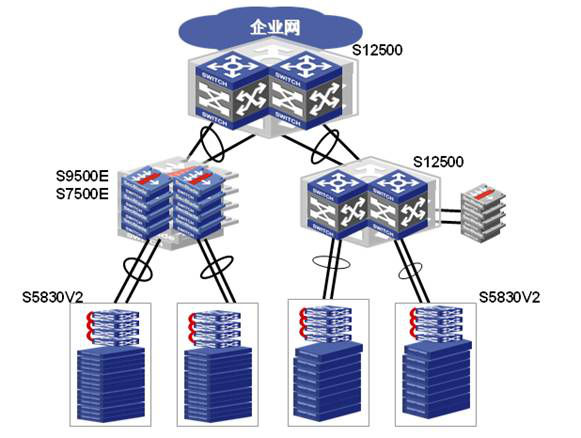

组网应用一：在数据中心的典型应用

H3C采用基于100G平台的S12500系列交换机作为数据中心核心，汇聚层可以采用S12500或S9500E/S7500E产品，通过集成的防火墙、负载均衡等多业务板卡来实现安全保证和流量均衡。接入层S5830V2系列以太网交换机可以提供高密度的万兆服务器接入方案。

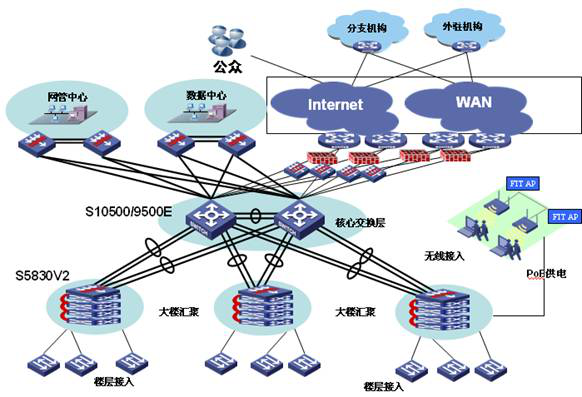

组网应用二：在大型企业网/园区网的典型应用

在大中型企业或园区网中，S5830V2系列以太网交换机作为大楼汇聚交换机，通过IRF智能弹性架构将多台汇聚交换机虚拟为一台逻辑设备，从而简化管理维护，实现弹性扩展。S5830V2系列以太网交换机既可支持高密万兆汇聚，同时也可以连接对传输速率有较高要求的存储设备和服务器。

高密万兆接入以及强大的缓存能力

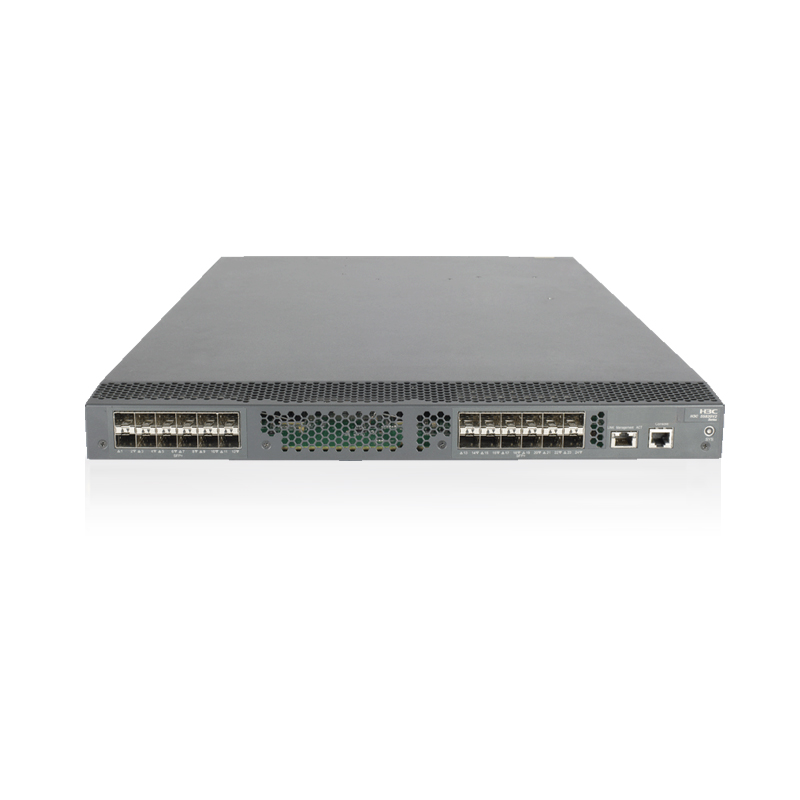

随着用户端带宽不断提高，服务器万兆网卡的应用越来越广泛，交换机需要提供更高的转发性能和万兆端口扩展能力。 S5830V2-24S交换机提供24个1/10G SFP Plus线速转发能力，满足数据中心高密万兆接入需求。

针对于数据中心大流量数据无阻塞传输的要求， S5830V2-24S交换机采用了专用的报文缓存芯片以提供强大的缓存能力，S5830V2-24S以太网交换机整机支持3GB 数据报文缓存，配合先进的缓存调度机制可以保证设备缓存能力有效利用的最大化，从而使S5830V2-24S交换机完美解决了在数据中心广泛存在的突发业务造成网络拥塞丢包的问题。

丰富的数据中心特性

5830V2硬件支持EVB (Edge Virtual Bridging)，通过VEPA (Virtual Ethernet Port Aggregator)技术将虚拟机产生的网络流量上传至与服务器相连的物理交换机进行处理，不仅实现了虚拟机间流量转发，同时还解决了虚拟机流量监管、访问控制策略部署等问题。

5830V2硬件支持FCOE 和TRILL（Transparent Interconnection of Lots of Links），允许LAN和FC SAN的业务流量在同一个以太网中传送，加快了数据中心的整合步伐，并为构建大二层数据中心网络提供了良好的技术路线。丰富的数据中心特性、增强的QOS能力同DCB （Data Center Bridging）相结合，使得S5830V2成为构建未来数据中心网络的理想选择。

智能弹性架构

H3C S5830V2-24S交换机支持IRF2（第二代智能弹性架构）技术，在扩展性、可靠性、整体架构和可用性方面具有强大的优势，主要体现在四个方面：

    扩展性：IRF技术允许交换机利用互联电缆实现多台设备的扩展；具有即插即用、单一IP管理，同步升级的优点，同时大大降低系统扩展的成本。

    可靠性：通过专利的路由热备份技术，在整个IRF组内实现控制平面和数据平面所有信息的冗余备份和无间断的三层转发，极大的增强了IRF组的可靠性和高性能，同时消除了单点故障，避免了业务中断。

    分布性：通过分布式链路聚合技术，实现多条上行链路的负载分担和互为备份，从而提高整个网络架构的冗余性和链路资源的利用率。

    可用性：通过标准的万兆以太网接口实现智能弹性架构，可以根据需求分配业务带宽和系统连接带宽，合理分配本地流量与上行流量；不仅可以实现机架内、跨机架，甚至跨区域的远距离智能弹性架构。

灵活的风道方向选择

为了更好的配合数据中心的风道设计，H3C S5830V2-24S交换机为用户提供了更灵活的风道方案，在实现前后风道的同时，用户还可以通过选择不同的风扇框来实现不同的风向（从前往后或者从后往前）。

完善的安全控制策略

H3C S5830V2-24S交换机支持AAA，RADIUS认证，支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定；支持配合H3C公司的iMC平台对在线用户进行实时的管理，及时的诊断和瓦解网络非法行为。

H3C S5830V2-24S交换机提供增强的ACL控制逻辑，支持大容量的入端口和出端口ACL，并且支持基于VLAN的ACL下发，在简化用户配置过程的同时，避免了ACL资源的浪费。另外，S5830V2-24S交换机支持单播反向路径查找技术（uRPF），原理是当设备的一个接口上收到一个数据包时，会反向查找路径来验证是否存在从该接收接口到包中制定的源地址之间的路由，即验证了其真实性，如果不存在就将数据包删除，这样我们就可以有效杜绝网络中日益泛滥的源地址欺骗。

多重可靠性保护

H3C S5830V2-24S交换机还具备设备级和链路级的多重可靠性保护。采用过流保护、过压保护和过热保护技术。

可插拔电源以及风扇提高设备的硬件可靠性。H3C S5830V2-24S交换机支持模块化双电源和双风扇组件；所有机型的接口板，电源模块以及风扇模块均可以热插拔而不影响设备的正常运行。此外整机还支持电源和风扇的故障检测及告警，可以根据温度的变化自动调节风扇的转速，在提高可靠性的同时，降低设备整体功耗。

出色的管理性

H3C S5830V2-24S交换机支持丰富的管理接口，例如Console、带外网口，支持SNMPv1/v2/v3和RMON，支持iMC智能管理中心。支持CLI命令行，Web网管，TELNET，使设备管理更方便，并且支持SSH2.0、SSL等加密方式，使得管理更加安全。
