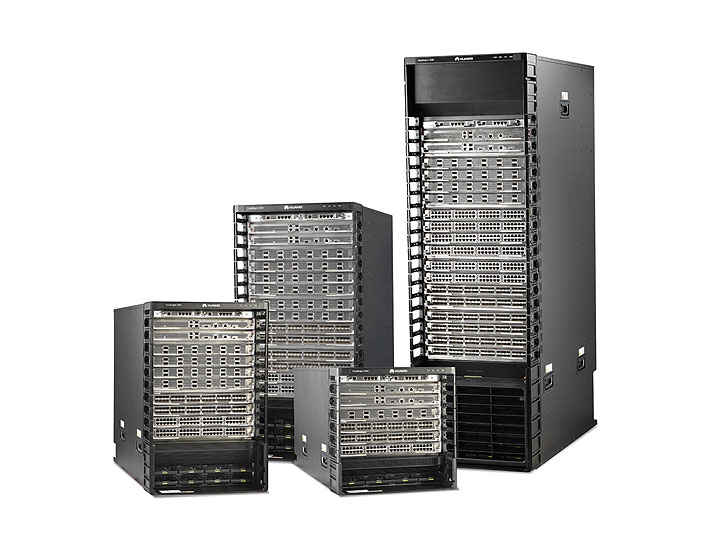

CloudEngine 12800系列采用先进的硬件架构设计，是目前全球最高配置的核心交换机。整机最大支持64Tbps交换容量，最高支持192个100GE、384个40GE或1536个10GE全线速接口。 CloudEngine 12800系列具备业界领先的Clos交换架构和工业级的可靠性，以及严格的前后风道设计，并支持全面的虚拟化能力和丰富的数据中心特性。此外，CloudEngine 12800作为新一代核心交换机采用了多种绿色节能创新技术，大幅降低设备能源消耗。 CloudEngine 12800系列提供CE12816、CE12812、CE12808和CE12804四种产品形态，整个系列秉承模块通用化、部件归一化的设计理念，最小化备件成本，在保证设备扩展性的同时最大限度地保护用户投资。

产品特点：

下一代核心引擎，全球最高性能

64T超大交换容量

·   CE12800系列单槽位支持双向4Tbps带宽（可平滑升级至10Tbps），整机最大支持64Tbps（可平滑升级至160Tbps）交换容量，满足云计算数据中心可持续发展需求，打造未来十年的稳定网络架构；

·   CE12800系列和CE6800/CE5800系列ToR交换机联合组网，构建业界最大的无阻塞网络平台，单个网络实现高达18K台10GE服务器或70K台GE服务器的接入，满足从GE/10GE到40GE/100GE的4代服务器演进需求。

T比特级高密线卡

·   CE12800单线卡支持高达1.2Tbps的转发能力；

·   支持业界最高密度的12*100GE、24*40GE/96*10GE线速线卡；

·   整机最大支持192个100GE、384个40GE或者1536个10GE线速端口。

18GB超大缓存

·   CE12800全业务接口（100GE/40GE/10GE/GE）均支持超大缓存能力；

·   支持入口分布式缓存技术，更好的吸收数据中心浪涌流量；

·   线卡最大支持18GB缓存，且板内接口动态共享缓存，大幅提高利用率。

128T无阻塞系统

·   CE12816是业界独家支持无阻塞系统的数据中心核心交换机，两台CE12816通过交换网背靠背方式升级为CE12832，新整机具备32个业务槽位，容量高达128Tbps；

·   CE12832通过多级Clos交换构建严格的无阻塞交换系统，两个CE12816物理机框之间可满流量转发，且不占用任何业务接口；

·   CE12832可由CE12816在线升级，升级过程中业务不受任何影响，支持客户业务系统的持续演进和平滑扩容。

全面的虚拟化能力，网络简单高效

VS实现设备资源按需共享

·   CE12800通过VS（Virtual System）技术提供业界最高的1:16设备虚拟化能力，将一台物理设备虚拟成多台独立的逻辑设备，满足多业务区（如生产区、办公区、DMZ区等）或多租户共享核心交换机的需求；

·   打造安全可靠的数据中心：网络被分割为多个逻辑隔离的区域，并且单虚拟交换机故障不会影响到其他虚拟交换机，增强了网络的安全性；

·   降低CAPEX：使用VS技术将设备虚拟化，实现资源按需分配，提高设备利用率，在保证未来扩展性的同时，降低用户设备投资；

·   降低OPEX：物理设备复用，减少占用空间，节省运维，降低能耗。

CSS简化数据中心网络管理

·   CE12800系列交换机通过业界领先的CSS (Cluster Switch System)技术可以把多台物理核心交换机虚拟成一台逻辑交换机，简化网络管理且提高可靠性；

·   支持专用的堆叠信令端口，控制通道和业务通道物理隔离，增强可靠性；

·   支持1.6Tbps超大堆叠带宽，避免网络流量瓶颈；

·   采用业务口集群技术，最大可支持80KM超远距离集群；

·   独一无二的“CSS+VS协同”技术：CE12800支持CSS和VS技术的完美协同，将网络整合成按需调度的大型虚拟资源池，网络资源实现“云计算”服务模式。

超大路由桥支撑网络灵活扩展

·   CE12800系列交换机支持IETF标准协议TRILL（Transparent Interconnection of Lots of Links），支持10GE/GE服务器的混合接入组网；最大可构建超过500个节点的超大规模二层网络，支持用户业务灵活部署，虚拟机大范围迁移；

·   TRILL引入类似IS-IS的路由机制，采用TTL避免二层环路，大幅增强了网络的稳定性，同时加快网络收敛速度；

·   TRILL组网下，所有数据流量基于SPF及ECMP实现快速转发，解决了STP协议中存在的次优路径问题，带宽利用率提升近100%；

·   CE12800最大支持32条基于TRILL的二层等价路径，极大提升了网络链路的负载分担能力，通过胖树架构平滑扩展网络规模。

EVN支持跨数据中心资源共享

·   EVN（Ethernet Virtual Network）可以穿越IP WAN实现跨数据中心的二层互联，将多个数据中心整合成超大的IT资源池，虚拟机可以在数据中心间自由迁移；EVN最大可支持32个数据中心间的二层互联，扩展性为业界5倍。EVN结合了BGP控制协议和VXLAN转发封装的优势，具备高可扩展性和高带宽利用率的特点；

·   高可扩展性：控制面基于BGP协议扩展，MAC路由规模能扩展到百万以上，支持32K多租户，256 K虚拟机；

·   高带宽利用率：转发面基于VXLAN封装，实现全网基于流的负载分担转发，最大限度地提高了带宽利用率。

nCenter实现虚拟机快速迁移

·   通过新一代自动化网管系统nCenter，与虚拟机管理平台交互，在CE12800上实现虚拟机网络策略的动态部署，支撑虚拟机在线迁移；

·   nCenter通过高速Radius接口下发网络策略，虚拟机在线迁移速度达到业界10-20倍，满足海量虚拟机的突发迁移需求；

·   nCenter基于开放的API接口，兼容所有主流虚拟化平台，屏蔽厂商的差异化。

全可编程的交换机，业务敏捷上线

ENP实现转发面可编程

·   CE12800系列基于华为独有的ENP（Ethernet Network Processor）可编程芯片，可扩展支持超高性能的480Gbps可编程线卡，在数据中心领域独家实现了转发平面的开放和深度定义能力；

·   ENP线卡支持网络功能的软件定义和快速扩展，在新业务上线时，无需更换硬件，为客户节省设备投资成本；

·   ENP线卡可实现业务上线速度由2年缩短至6个月，大幅度缩短业务创新周期，帮助客户实现快速的业务创新，新业务上线速度提高4倍。

OPS实现控制面可编程

·   CE12800系列交换机采用新一代VRP8操作系统，通过VRP8内嵌的OPS模块，实现设备控制面的可编程；

·   OPS提供了丰富的Open API接口，可被业界主流云平台（含商业云平台和开源云平台）和第三方Controller深度集成，支持业务对网络的灵活定制和自动化管理；

·   用户或第三方开发商可利用Open API接口，开发和部署专用的网络管理策略，从而迅速地实现业务功能扩展、自动部署和设备的智能化管理，实现自动化运维，降低管理成本；

·   OPS致力于数据中心业务和网络的无缝融合，提供面向业务的软件定义网络。

虚拟化网关实现业务快速部署

·   CE12800系列可以与业界主流的虚拟化平台配合，作为Overlay虚拟化网络（NVGRE/VXLAN）的高性能硬件网关，支撑高达16M多租户的数据中心运营；

·   CE12800系列作Overlay网络的硬件网关时，可以通过Open API与云平台开放对接，实现软件网络和硬件网络的统一管理；

·   硬件虚拟化网关方案无需改动客户现网，实现业务的快速部署，同时保护网络投资。

ZTP支持零配置敏捷部署

·   CE12800系列交换机支持ZTP（Zero Touch Provisioning）协议，可以从文件服务器获取版本文件并自动加载，实现设备的免现场配置和部署，从而降低人力成本，提升部署效率；

·   ZTP功能支持内嵌脚本语言，并通过Open API开放给用户，数据中心用户可使用其熟悉的脚本语言（Python等）实现对网络设备的统一配置；

·   ZTP实现新设备配置时间与设备数量、地域分布解耦，缩短业务上线时间，提高了业务上线效率。

领先的架构设计，业内顶级品质

高品质的无阻塞交换架构

·   CE12800拥有高品质的无阻塞交换网，同时具备五大关键特质：正交网板设计、Clos交换架构、信元交换、VoQ（Virtual Output Queue）机制以及超大缓存；

·   正交网板设计：CE12800业务板卡与交换网板采用完全正交设计，跨线卡业务流量通过正交连接器直接上交换网板，背板走线降低为零（极大规避信号衰减）。高速信号速率可达25Gbps/Serdes，为业界的2.5倍，极大提升了系统带宽和演进能力，整机容量可平滑扩展至百Tbps；

·   Clos交换架构：CE12800采用三级Clos架构，交换网可灵活扩展；高效率的变长信元交换，具备动态选路能力，流量均衡分担到多个交换网，保证交换矩阵无阻塞，从容应对数据中心内复杂多变的流量模型；

·   VoQ机制 : CE12800支持96K VoQ队列，实现了基于交换网的精细化QoS功能。基于VoQ机制和入端口超大缓存，CE12800在入口侧构建独立的虚拟输出队列，对面向不同出口的流量进行端到端流控，保证了业务的统一调度和有序转发，实现严格意义上的无阻塞交换。

高可靠的工业级硬件架构

·   CE12800具备工业级的超高可靠性，核心交换机长期稳定运行，保障业务不间断；

·   五大硬件全热备：主控板1+1热备份；交换网板N+M热备份；监控板1+1热备份；电源采用双路输入，N+N备份，并自带散热系统；风扇框1+1备份，单风扇框内双风扇对旋设计，散热高效强劲；

·   三大总线全冗余：监控总线1+1冗余；管理总线1+1冗余；数据总线1+1冗余；保障系统内各类信号的可靠传送；

·   独立的三平面设计：控制平面、数据平面、监控平面完全隔离，提高系统可靠性，保持业务持续性。

高性能的VRP8软件系统

·  CE12800采用华为新一代的VRP8操作系统，基于业界领先的全业务细粒度分布式架构技术，构建高性能和高可靠的软件平台，提供永续性的在线服务；

·   高性能的细粒度分布式架构：作为高端软件系统平台，VRP8采用了全业务细粒度分布式架构，各种网络协议和业务可以多实例分布式并行处理，充分发挥多CPU和多核并行处理的优势，最大程度地提升了业务性能和可靠性；

·   高可靠的ISSU（In Service Software Upgrade）技术：VRP8支持ISSU技术，实现全业务在线升级。

创新的节能技术，最佳绿色先锋

严格的前后风道设计

·   专利的前后风道设计，冷热风道严格隔离，完全满足数据中心机房标准；

·   线卡与交换网板采用独立风道，独家解决了冷热混风、风道级联等问题，极大提升散热效率；

·   采用对旋风扇设计，每风扇框2个风扇，强劲高效散热；

·   风扇支持智能分区调速，按需散热，节能降噪。

·   5W/10GE端口超低功耗

·   CE12800采用了创新的节能技术，每10GE端口5W功耗，优于业界水平50%，大幅降低数据中心机房能耗；

·   北美专业测试机构Miercom通过一系列严格的测试，对CE12800业界领先的低功耗进行了证实；

·   Mirecom测试报告：http://enterprise.huawei.com/ilink/cnenterprise/download/HW_200102

高效智能的供电系统

·   采用业界最高效率的数字电源模块，效率高达96%；

·   实时功率测量，随时掌握系统功耗状态，并可根据系统功耗状态，智能控制电源模块进入休眠状态，降低能耗；

·   根据业务流量负载变化，CE12800各主要部件能耗按需调整，动态节能。

产品规格及参数：
