背景分析

如今，现代化的生活社区里林立着一些连锁零售店，这些连锁零售店面积不大，却提供着各种便利的服务，且数量越来越多，分布区域越来越广。在连锁零售店内安装无线，不仅可以为顾客提供一个更为舒适的购物环境，也能在一定程度上有利于店铺的营销和推广活动。

需求分析

1、零售店面积一般不大，无线满足店面内全覆盖即可

2、零售店一般在总部的组织下，采取共同的经营方针和营销行动，对无线的要求也一样，如采用统一的SSID和portal认证

3、AP外形应美观大方，满足消防及布线需求

4、AP支持由总部统一管理、配置，并实时监控各AP工作状态，运维简便

方案设计

网络拓扑

网络拓扑

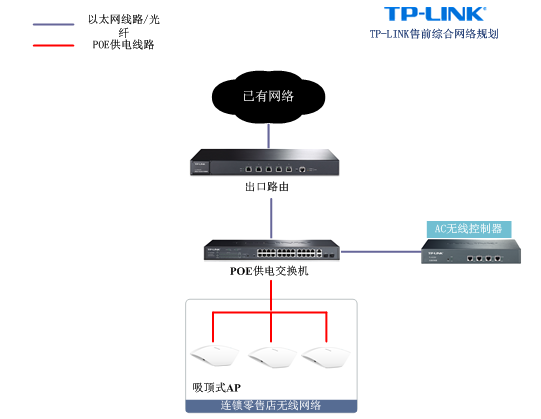

连锁零售店(分支机构)网络拓扑如下，如果网络中DHCP服务器可以设置option 60和option 138字段，可以不使用AC。

零售店网络结构

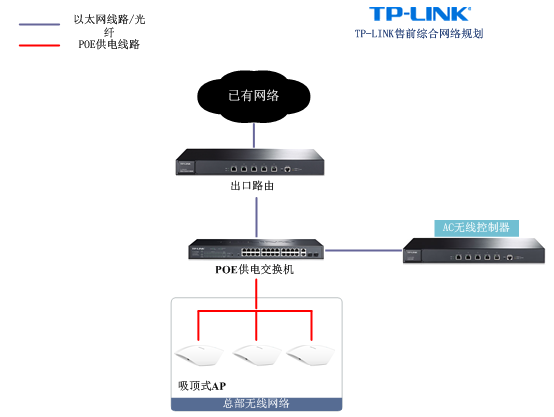

总部网络拓如下，各零售店AP由总部AC统一管控：

总部网络结构

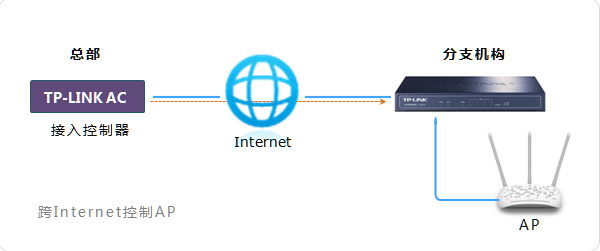

具体设置方法请参考文档：《AC跨Internet控制局域网AP》

安装部署

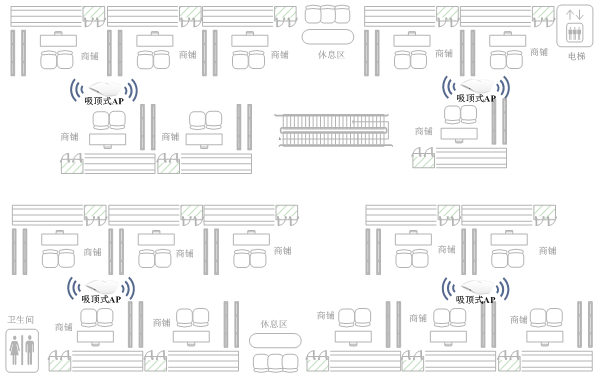

连锁零售店面积不大，阻挡较少，一般少量AP即可达到良好的覆盖效果，可根据规模酌情确定使用数量，布点点位均匀分布，如下图所示：

零售店AP部署

方案特点

高可用性

AP采用专业天线，发射功率线性可调，可根据实际环境，合理调整AP发射功率，满足不同区域的覆盖需求。

高拓展性

支持MAC认证、Portal认证等多种用户接入认证方式，可结合外置portal服务器和认证服务器实现短信认证，微信认证等多种认证方式。

便于部署

AP为精美的海浪式外形，美观大方，支持802.3af/at标准PoE网线供电，既可吸顶式安装，又可壁挂式安装，因地制宜，使用灵活。

易管理性

FTT AP统一由无线控制器AC管理，自动发现并统一管理AP，可实时查看AP运行状态，方便网络管理和维护。
